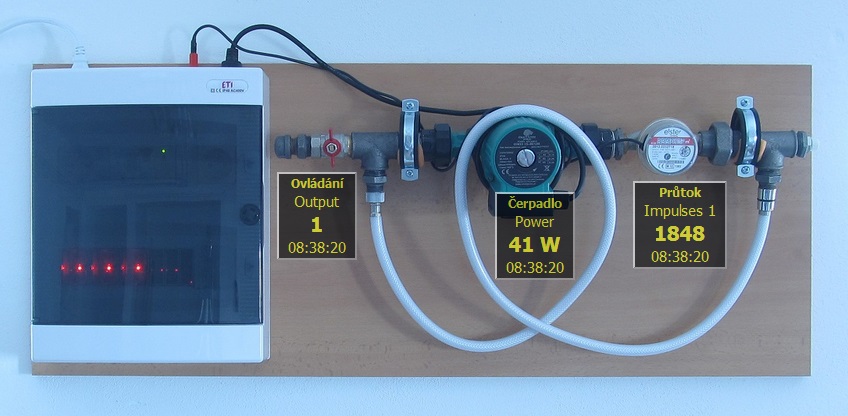

| Referenční systém "Voda" - reálné foto systému v pozadí webového rozhraní |
Kombinovaný systém "Voda" je ukázkou komplexnějšího využití platformy SensorFor pro vzdálené ovládání a měření prostřednictvím sítě Internet. Systém se skládá z oběhového čerpadla a měřidla průtoku vody a je instalován přímo v zasedací místnosti naší firmy. Náš zákazník si může vyzkoušet ovládat čerpadlo 230V pomocí webového prohlížeče v počítačí nebo mobilním telefonu, ale také zasláním e-mailu nebo SMS zprávy. Zároveň je měřen příkon a spotřeba elektrické energie čerpadla a průtok vody potrubím. Tyto hodnoty jsou vizualizovány ve webovém rozhraní systému SensorFor či mohou být použity pro další zpracování buď samotným uživatelem nebo jiným autonomním systémem. Vzdálené ovládání čerpadla je realizováno pomocí modulu SD5-OR1, zároveň je pomocí modulu SD1-PM1 měřen příkon a spotřeba el. energie čerpadla. Průtok vody potrubím je měřen externím vodoměrem, ke kterému je připojen modul SD5-IG1. Všechny uvedené moduly jsou připojeny pomocí brány NT3-DN4 a WiFi clienta Tenda A6 bezdrátově do místní sítě naší firmy. Komunikaci mezi moduly a SensorFor Cloud serverem zajišťuje internetová brána Raspberry PI.
Systém "Voda" je instalován přímo v zasedací místnosti naší firmy, není tedy nutné domlouvat názorné ukázky předem. V případě dalších dotazů nás můžete kontaktovat ZDE. Na požádání můžeme místo čerpadla připojit libovolný jiný spotřebič a vzdálené ovládání a měření příkonu a spotřeby el. energie demonstrovat s ním.
 |
|---|

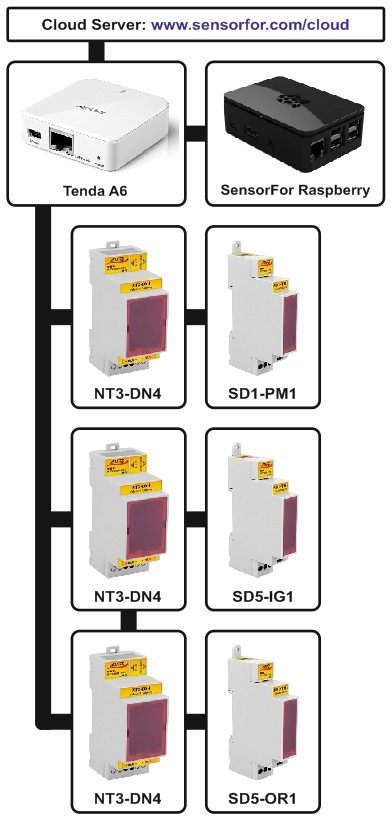

| Referenční systém "Voda" - blokové schéma systému |
